Do vácuo à solda: ferramentas fundamentais no universo VRF

Conheça as principais ferramentas utilizadas e entenda como precisão, tecnologia e boas práticas garantem eficiência, segurança e confiabilidade nas instalações

Por João Agnaldo Ferreira / FONTE: BLOG DO FRIO

Os sistemas VRF e VRV elevaram significativamente o nível de exigência técnica no setor de climatização. Os profissionais que atuam com essa tecnologia precisam dominar não apenas procedimentos avançados de instalação, parametrização e manutenção, mas também a aplicação correta de ferramentas específicas voltadas para sistemas de expansão direta de alta complexidade. Afinal, falhas aparentemente simples em etapas críticas como evacuação, brasagem, teste de estanqueidade ou carga de fluido refrigerante podem comprometer diretamente o desempenho operacional, a eficiência energética e a confiabilidade do sistema.

Além disso, os principais fabricantes mundiais vêm adotando protocolos cada vez mais rigorosos durante processos de startup, comissionamento técnico e diagnósticos operacionais. Nesse cenário, o uso de ferramentas inadequadas deixou de representar apenas uma deficiência operacional. Atualmente, essa prática pode ocasionar perda de garantia do fabricante, contaminação do circuito frigorígeno, falhas intermitentes de comunicação, danos prematuros em compressores inverter e elevados prejuízos financeiros.

Neste artigo, serão apresentadas as principais ferramentas utilizadas por profissionais especializados em sistemas VRF, destacando a função técnica de cada equipamento e a importância de investir em instrumentos adequados para garantir precisão, confiabilidade e padrão profissional nas operações de instalação e manutenção.

Por que as ferramentas certas são tão importantes em sistemas VRF?

É fato que os sistemas VRF trabalham com tecnologia de alta precisão. Diferentemente de equipamentos convencionais, eles utilizam controle eletrônico mais elaborado, mais avançado. Usam válvulas de expansão eletrônicas e sensores distribuídos. Longas linhas frigorígenas completam o perfil deste fantástico sistema.

Assim, qualquer falha durante a instalação pode gerar:

• Baixa eficiência energética.
• Falhas de todo tipo.
• Retorno inadequado de óleo (gravíssimo).
• Contaminação do circuito.
• Queima de compressores.
• Perda de capacidade frigorífica.
• Comunicação deficitária, ruim.

Além disso, fabricantes exigem procedimentos extremamente rigorosos em etapas como:

• Execução de vácuo profundo (ou desidratação).
• Brasagem com uso de nitrogênio (fluxo laminar).
• Teste de estanqueidade com alta pressão de nitrogênio.
• Pesagem exata de refrigerante adicional.
• Medição eletrônica de superaquecimento e sub-resfriamento. O que, muitas vezes, não é tão fácil…

Consequentemente, o técnico de VRF — seja instalador ou responsável pela manutenção — precisa trabalhar com equipamentos de alta confiabilidade.

Bomba de vácuo: a base de uma instalação confiável

O papel do vácuo em sistemas VRF

Entre todas as ferramentas utilizadas em VRV, poucas são tão importantes quanto a bomba de vácuo. Afinal, o vácuo elimina umidade, gases não condensáveis e contaminantes internos da tubulação.

Nos sistemas VRF, e em qualquer circuito frigorífico, a presença de umidade pode causar:

• Formação de ácido (promove queima de compressor).
• Congelamento da válvula de expansão.
• Contaminação do óleo.
• Danos ao compressor inverter.

Por isso, fabricantes recomendam níveis de vácuo extremamente baixos, normalmente abaixo de 500 mícrons. Na prática, se atingido 500 uHg com registro fechado, a instalação já está apta para o startup, geralmente, feito sob o crivo do fabricante.

• 10 mitos sobre o ar-condicionado que você precisa esquecer
• Nem todo VRF é igual: diferenças entre as principais marcas do mercado
• Indústria do split define R-32 como principal opção em equipamentos novos

Características ideais da bomba de vácuo

Para uso em VRF/VRV, a bomba de vácuo deve possuir:

• Duplo estágio.
• Alta vazão: pelo menos 12 cfm.
• Excelente capacidade de vedação.
• Óleo limpo e específico. Isso depende do zelo do técnico, pois a troca de óleo tem de acontecer conforme instruções do fabricante.
• Vacuômetro eletrônico compatível.

Além disso, utilizar mangueiras inadequadas pode comprometer todo o processo. Portanto, muitos profissionais já adotam mangueiras de grande diâmetro para reduzir restrições. Ou ainda, o que ocorre na prática, é o uso de tubos de cobre conectados à bomba. O que confere maior confiabilidade na hora de executar o procedimento.

Vacuômetro digital: precisão que o manifold não entrega

Durante muitos anos, diversos técnicos utilizavam apenas o manifold para avaliar o vácuo. Entretanto, essa prática não atende às exigências atuais dos sistemas VRF. Na verdade, não atende de forma satisfatória nenhum processo de vácuo, mesmo se tiver sido feito por profissionais experientes.

O vacuômetro digital mede com precisão o nível real de vácuo em mícrons. Dessa forma, ele permite verificar:

• Presença residual de umidade.
• Vazamentos mínimos.
• Qualidade do processo de desidratação.

Além disso, o equipamento reduz significativamente erros humanos durante startups.

Hoje, o vacuômetro deixou de ser acessório opcional. Na prática, ele se tornou indispensável para qualquer profissional que trabalhe seriamente com VRF.

Balança eletrônica: a precisão da carga de refrigerante

A sensibilidade do VRF à quantidade de fluido

Os sistemas VRF trabalham com cálculos extremamente precisos de fluido refrigerante. Pequenas diferenças de carga já podem provocar:

• Baixo rendimento.
• Alarmes eletrônicos.
• Alterações de pressão.
• Retorno incorreto de óleo.
• Sobrecarga do compressor.

Por esse motivo, a balança eletrônica é uma das ferramentas mais importantes do setor.

Lembremo-nos, que, se a quantidade de fluido adicional, referente ao comprimento de linha, for introduzida para dentro do sistema de forma errônea, o controle do superaquecimento e do sub-resfriamento, parâmetros fundamentais, fica comprometido.

O que uma boa balança deve oferecer

Temos muitos modelos no mercado, porém, as mais utilizadas possuem:

• Alta precisão.
• Leitura digital estável.
• Capacidade elevada: mínimo 50 kg.
• Resistência para uso em campo.
• Compatibilidade com cilindros grandes.

Opcionalmente, alguns modelos modernos já oferecem conexão bluetooth e aplicativos de monitoramento.

Maçarico e solda: a arte da brasagem profissional

Brasagem em VRF exige técnica

A soldagem em sistemas VRV exige muito mais cuidado do que em equipamentos convencionais. Afinal, as tubulações trabalham com altas pressões e têm grande sensibilidade à contaminação interna. Durante a brasagem, o uso de nitrogênio é obrigatório. Isso evita a formação de carepas internas que podem comprometer válvulas eletrônicas e compressores inverter.

Ferramentas utilizadas na brasagem

Entre os principais equipamentos estão:

• Maçarico portátil.
• Regulador de nitrogênio.
• Varetas de prata (“Foscopper”).
• Cortador de tubos.
• Escareador.
• Curvador de tubos, de qualquer tipo.

Além disso, profissionais experientes sabem que uma solda mal executada pode gerar microvazamentos difíceis de localizar posteriormente.

Detector de vazamento: o aliado da manutenção

Os sistemas VRF possuem grandes extensões de tubulação. Em consequência disso, localizar vazamentos pode se tornar uma tarefa extremamente complexa.

Por isso, detectores eletrônicos de vazamento tornaram-se ferramentas indispensáveis.

Principais benefícios

Os detectores permitem:

• Identificação rápida de microvazamentos.
• Redução do tempo de diagnóstico.
• Menor perda de refrigerante.
• Maior precisão na manutenção.

Além disso, muitos modelos atuais conseguem detectar vazamentos extremamente pequenos, aumentando significativamente a eficiência dos reparos.

Claro: Nada substitui a experiência e a prática. Na falta de um detector eletrônico, até mesmo o velho hábito de usar bolhas de sabão, pode funcionar bem.

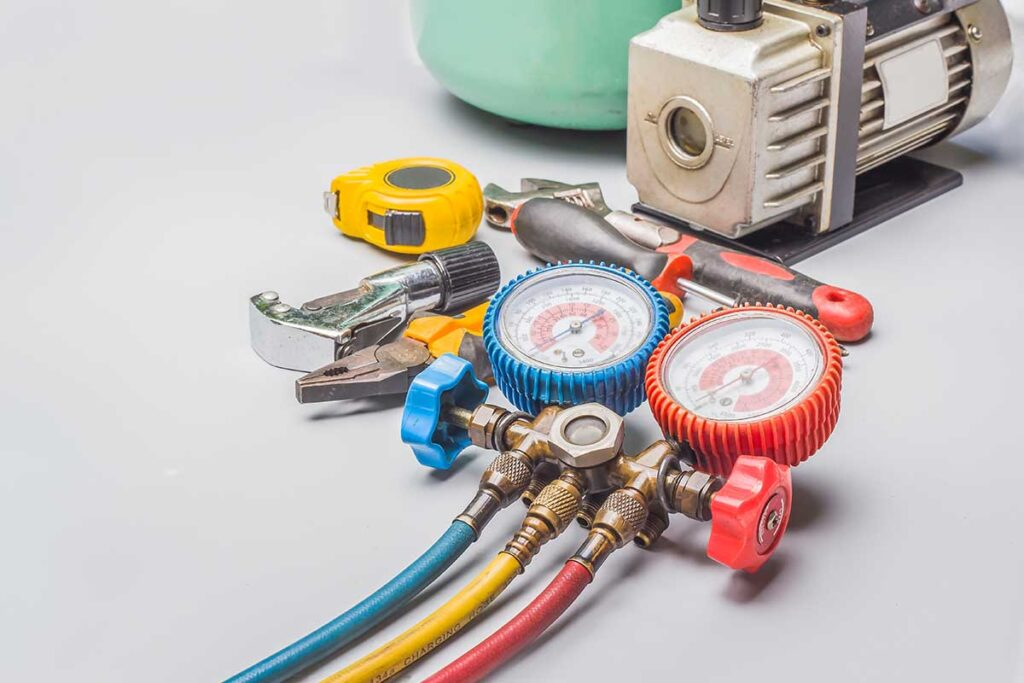

Manifold digital: tecnologia e diagnóstico avançado

Os manifolds digitais revolucionaram a forma como os técnicos analisam sistemas VRF e qualquer outro tipo de instalação.

Diferentemente dos modelos analógicos, eles oferecem:

• Leitura precisa de pressão.
• Conversão automática de temperatura.
• Cálculo de superaquecimento.
• Cálculo de sub-resfriamento.
• Registro de dados.
• Conectividade com aplicativos. O que pode ser uma facilidade ou uma dificuldade para aqueles mais “experientes”…

Além disso, os modelos digitais reduzem erros de interpretação e aumentam a velocidade do diagnóstico. Atualmente, muitos fabricantes já consideram esse tipo de equipamento praticamente obrigatório em operações avançadas.

Ferramentas simples também fazem diferença

Algumas ferramentas básicas continuam sendo fundamentais, tais como:

• Alicates de qualidade.
• Chaves de todo tipo, torque, fenda, estrela, “Inglesa” etc.
• Multímetros true RMS.
• Termômetros digitais.
• Furadeiras.
• Cortadores de tubos.

Além disso, a organização das ferramentas influencia diretamente a produtividade do técnico em campo. Os mais organizados normalmente executam instalações mais limpas, rápidas e seguras.

O crescimento do mercado VRF exige profissionais mais preparados

A tendência do mercado de VRF é continuar crescendo em ritmo acelerado. Atualmente, sistemas desse tipo já dominam:

• Hospitais.
• Hotéis.
• Shoppings.
• Escritórios corporativos.
• Indústrias.
• Edifícios comerciais.
• Residências de alto padrão.

E, neste aspecto, aumenta muito a exigência por profissionais especializados.

Hoje, não basta apenas “instalar ar-condicionado”. O mercado busca técnicos preparados, atualizados e capazes de trabalhar dentro dos padrões exigidos pelos fabricantes.

Nesse cenário, investir em ferramentas deixou de ser gasto. Na realidade, tornou-se investimento estratégico.

Ferramentas certas representam credibilidade profissional

Não é raro clientes corporativos observarem diretamente o padrão técnico da equipe durante a execução dos serviços. Sim, pois, quando o profissional utiliza ferramentas adequadas, ele transmite:

• Segurança.
• Organização.
• Profissionalismo.
• Conhecimento técnico.
• Credibilidade.

Ademais, ferramentas corretas reduzem retrabalho, aumentam a qualidade final e elevam a durabilidade do sistema. Portanto, quem deseja crescer no segmento VRF precisa compreender que ferramentas não são apenas acessórios. Elas fazem parte da identidade profissional do técnico moderno. Significa muito mais do que um simples investimento, é a chave do sucesso do negócio.

Conclusão

Em síntese, o segmento de sistemas VRF demanda elevado nível de precisão operacional, comprometimento técnico e atualização constante por parte dos profissionais da área. Nesse contexto, as ferramentas utilizadas deixam de ser simples acessórios e passam a exercer função estratégica em todas as etapas do trabalho, desde a implantação da infraestrutura frigorígena até procedimentos avançados de manutenção e diagnóstico.

Desde a execução do vácuo até os processos de brasagem, cada procedimento interfere diretamente no desempenho energético, na estabilidade operacional e na durabilidade dos equipamentos. Por isso, a qualidade das ferramentas e a forma como elas são aplicadas influenciam significativamente a qualidade da instalação.

Além disso, a evolução tecnológica dos sistemas VRF vem aumentando continuamente o grau de exigência do mercado. Dessa forma, profissionais que investem em capacitação técnica e em ferramentas de maior precisão tendem a se destacar com mais facilidade, conquistar projetos mais relevantes e ampliar sua credibilidade perante clientes e fabricantes.

Mais do que simplesmente executar serviços, dominar as ferramentas fundamentais do universo VRF representa atuar com excelência técnica em um dos setores mais sofisticados e especializados da climatização moderna.

*João Agnaldo Ferreira é engenheiro mecânico com ampla experiência em projetos, treinamentos e consultoria técnica.

Mais informações em: www.sistemavrv.com.br e no canal “Mestre do VRF”.
